HZ-FR Rodamiento de correa blanda de PTFE con malla de alambre de bronce

Alcance de la aplicación

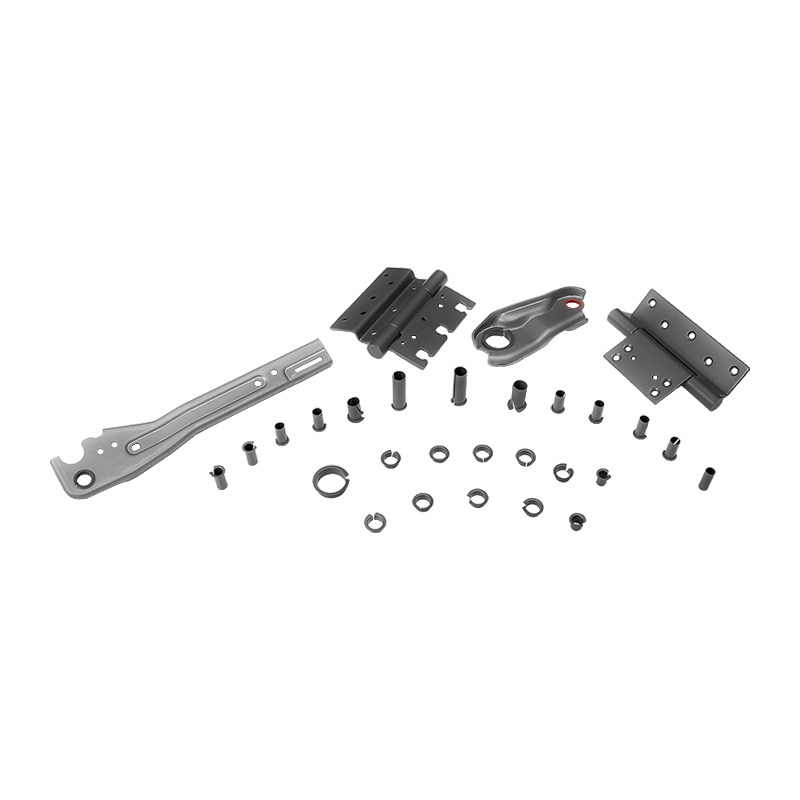

En la actualidad, se usa ampliamente en máquinas textiles, cojinetes esféricos, bisagra de puerta de automóvil, etc.

Fecha técnica

Soporte técnico

Selección de rodamiento

HZ ha desarrollado varios tipos de materiales para rodamientos según las diferentes condiciones de trabajo. El usuario puede seleccionar el material en función del entorno de trabajo del rodamiento, la carga, la velocidad, los requisitos de resistencia al desgaste, el método de movimiento, la instalación, el costo del material, etc.

Carga

Arbustos cilíndricos 、 arbustos de brida / lavadora de empuje

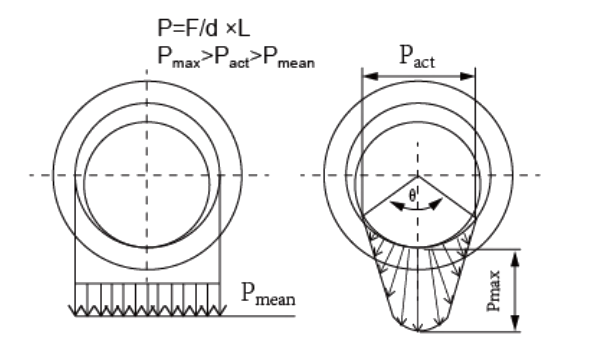

Como factor de espacio libre, los arbustos, el surco de aceite, etc. La carga (pacto) es más alta que la teoría del cálculo (PMEAN).

Velocidad

Movimiento giratorio / movimiento oscilante / movimiento alternativo

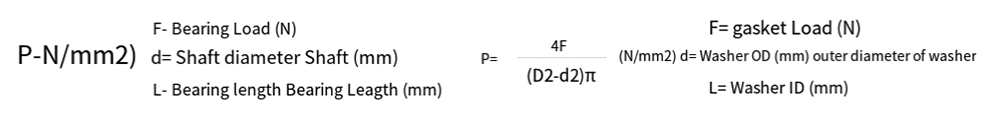

PV = PXV (N/mm2xm/s)

PV es el producto de la carga de rodamiento específica P y la velocidad de deslizamiento V, que son datos de diseño muy importantes. Recomendamos que el valor fotovoltaico de diseño más bajo conducirá a una vida útil más larga. Tampoco exceda el máximo. de carga de material, velocidad, temp. Y más bajo si es posible.

La instalación del buje deslizante y la carcasa

Los arbustos de Hz deben limpiarse en queroseno o puño de aceite diesel, sumergirse en aceite de motor y luego secarse. Cuando el arbusto se instale en la carcasa, asegúrese de que el arbusto no gire en la carcasa o se mueva en la dirección axial y, al mismo tiempo, haga que la superficie externa sea completamente contacto con el orificio base, generalmente garantiza el área de contacto de más del 7O%, por lo tanto, para mejorar la capacidad de carga y la transmisión del calor por fricción. La superficie interna del arbusto Hz está hecha de plástico autoceticador, el respaldo de acero de la superficie externa, el coeficiente de fricción de acero al acero es mayor que el de acero al plástico, por lo que debemos elegir el ajuste apretado de la luz, evitando que la manga del eje se mueva en la base cuando trabaje, y también evitando que los agujeros internos se deformen y se deformen demasiado debido al ajuste ajustado externo del diámetro exterior.

El círculo de la manga del eje debe evitarse en las condiciones de trabajo de alta presión. Aquí se recomiendan dos métodos:

1. Aumente el diámetro exterior de la manga del eje, y la deformación de los agujeros internos se puede calibrar con la palanca de núcleo de calibración.

2. Al instalar, aplique el pegamento con odio a oxígeno Zy 801 en la carcasa para fortalecer la resistencia de la combinación entre la manga del eje y el orificio de base.

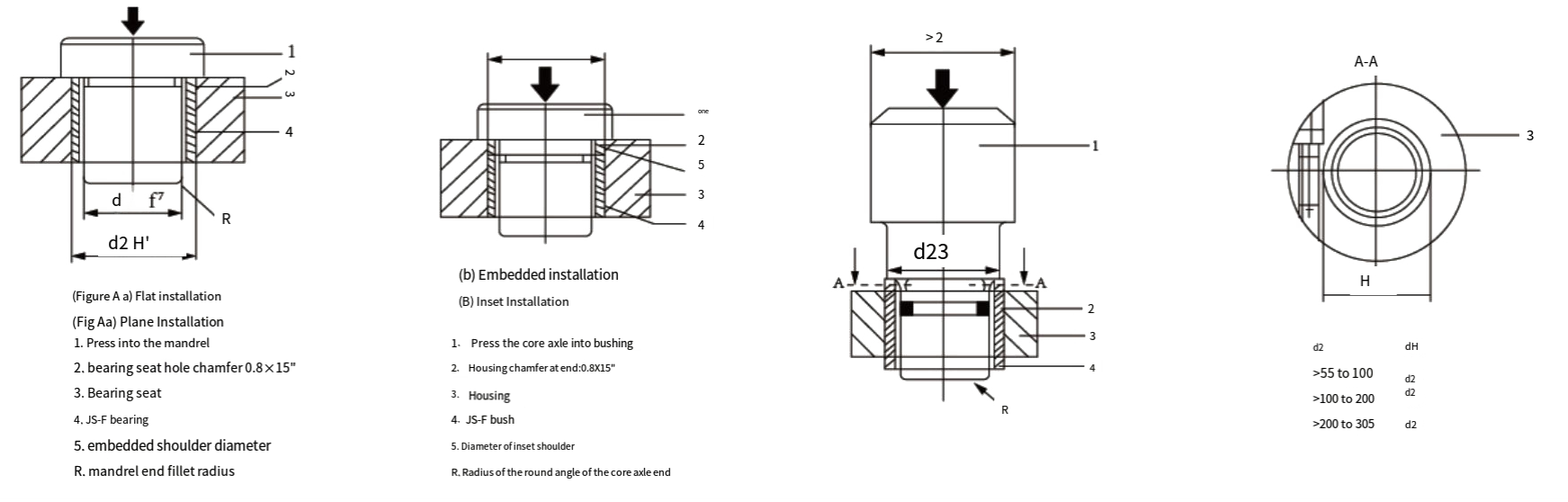

Para el arbusto (diámetro externo <55 mm), vuelva a revisar el arbusto en la carcasa con cuidadoso y cuidadosamente un eje central con un mango.

Para el arbusto (diámetro exterior> 55 mm), presione el arbusto en la carcasa con un mango de manera suave y cuidadosa con un hombro, un anillo "O" y un círculo de asistencia. Fig b.
