Casquillo guía de bolas HZ-FZ

Descripción general del producto

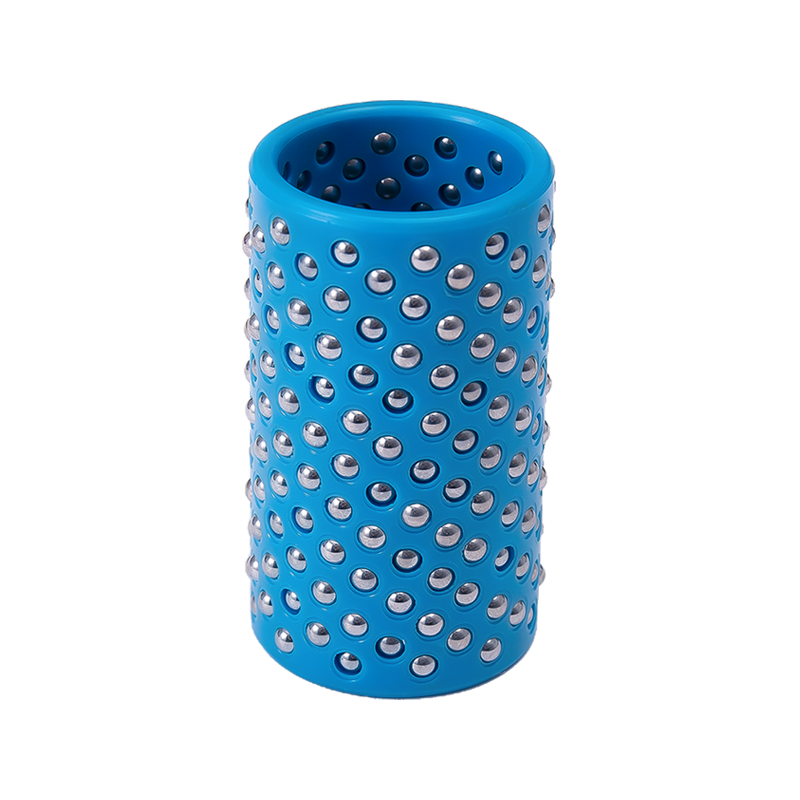

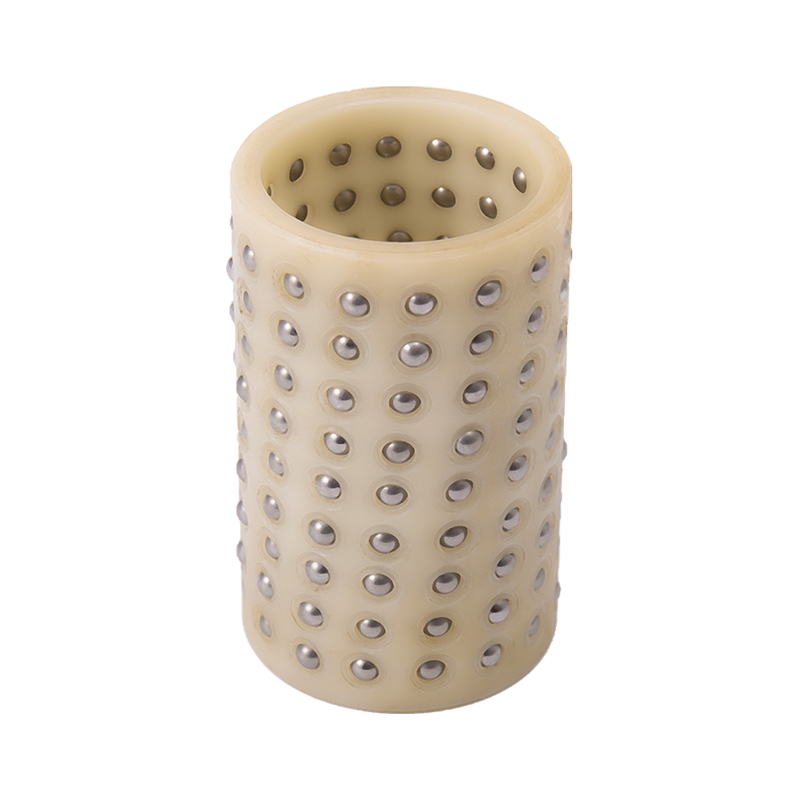

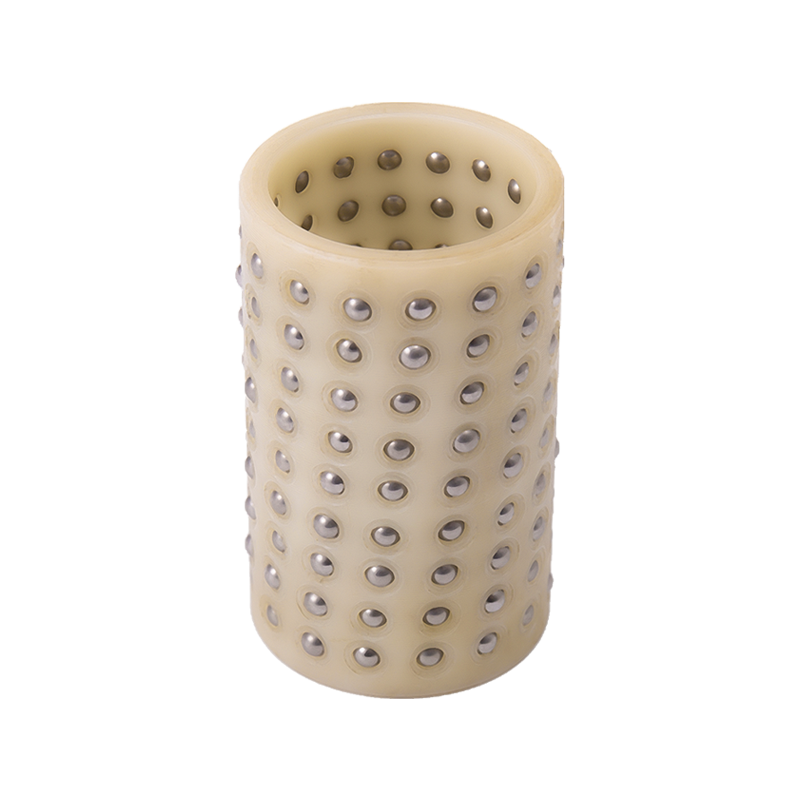

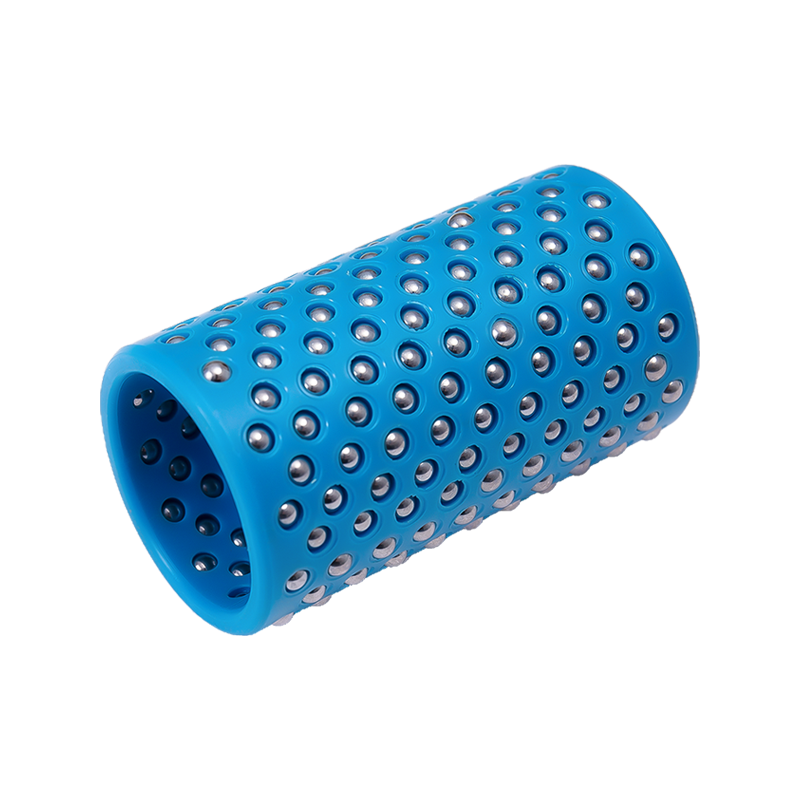

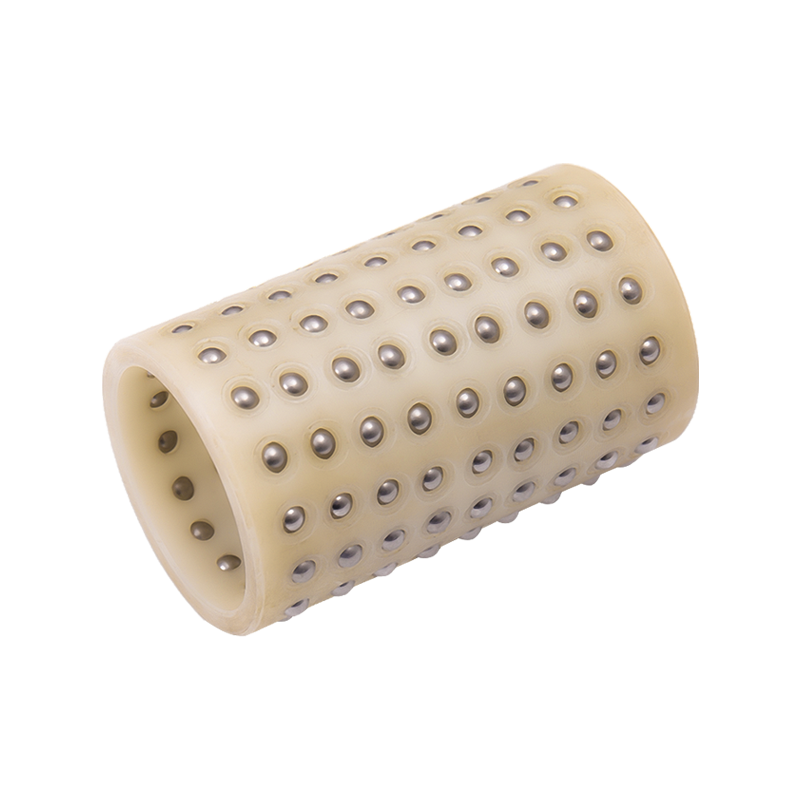

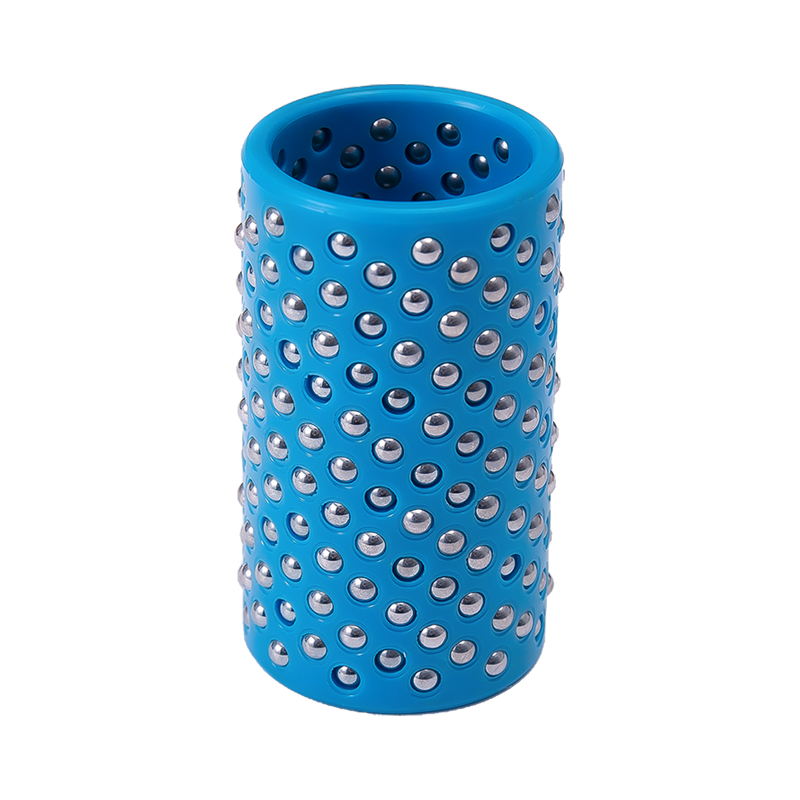

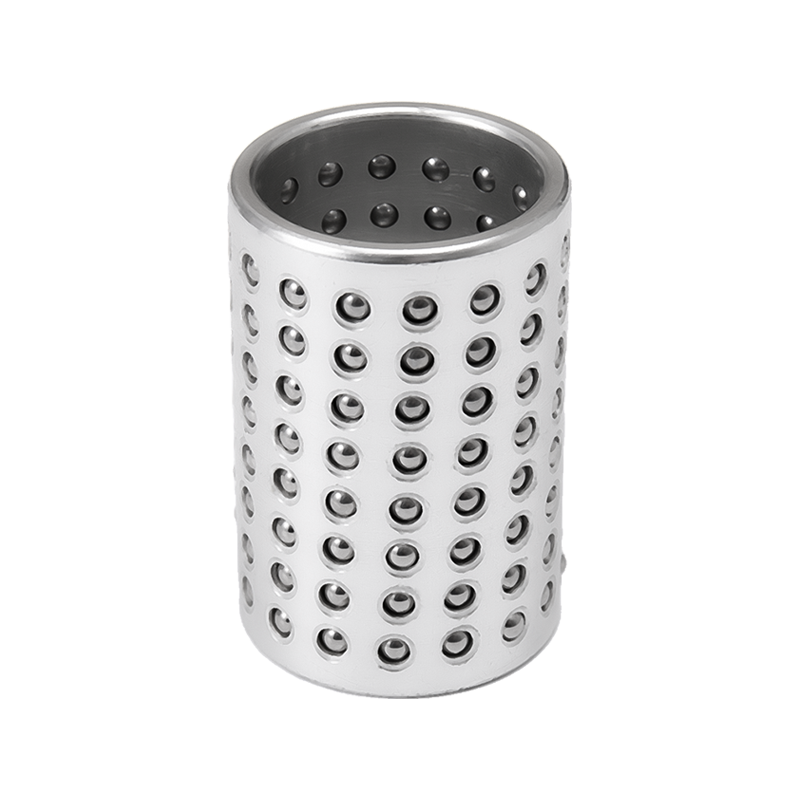

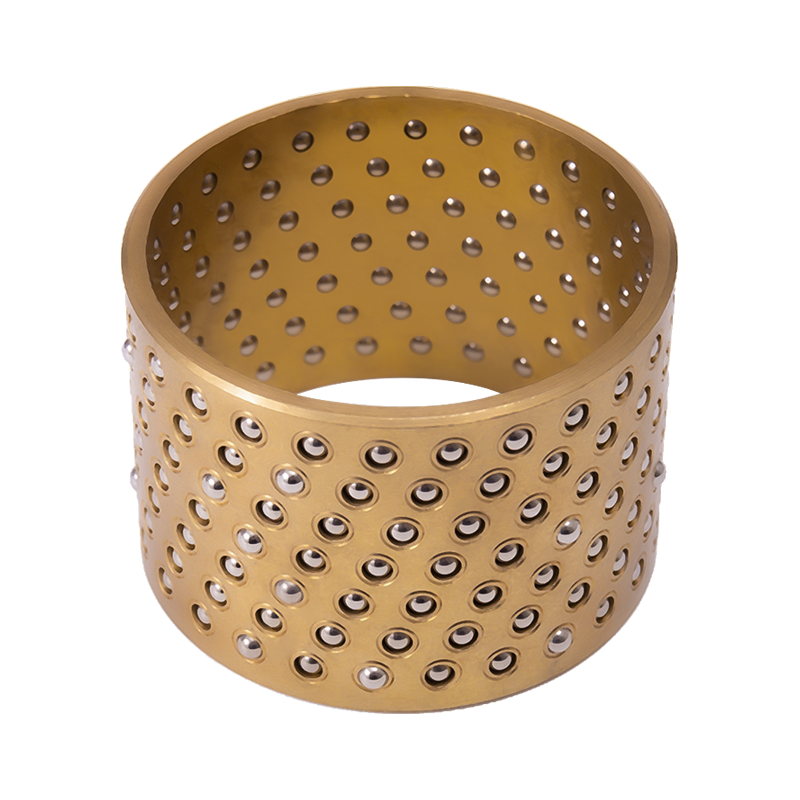

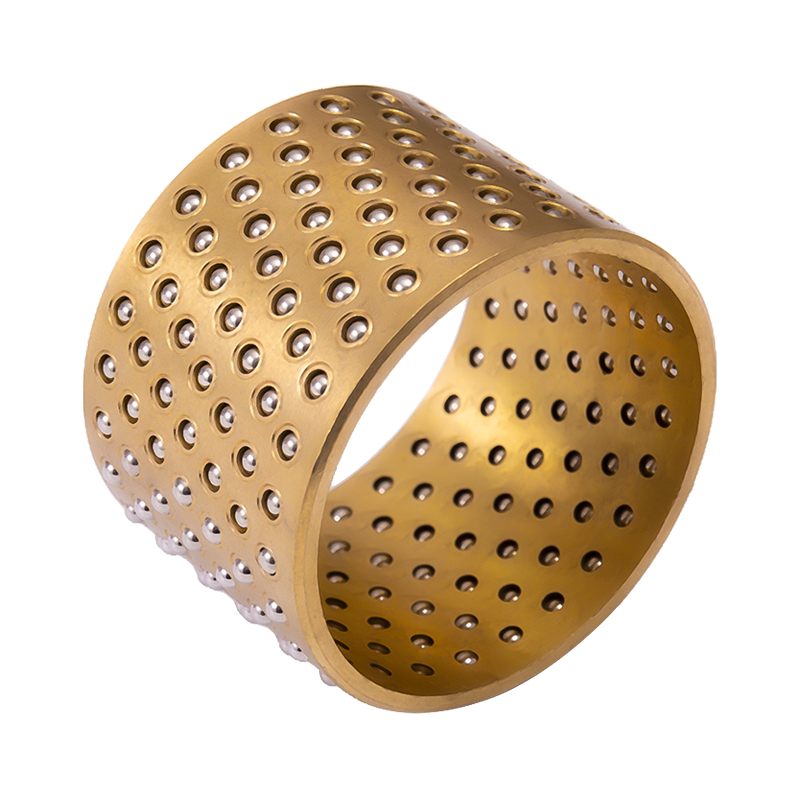

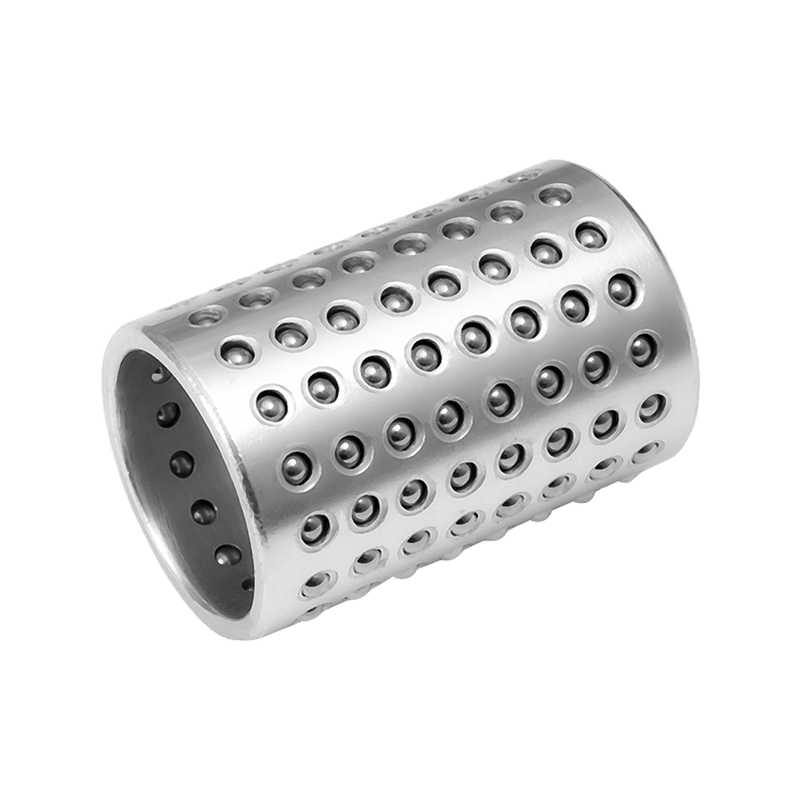

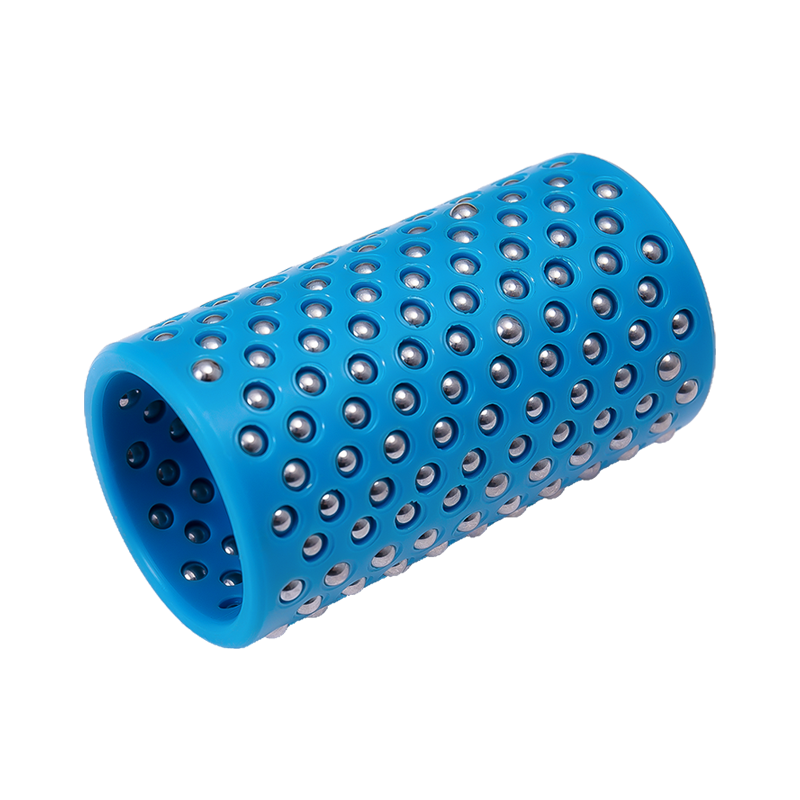

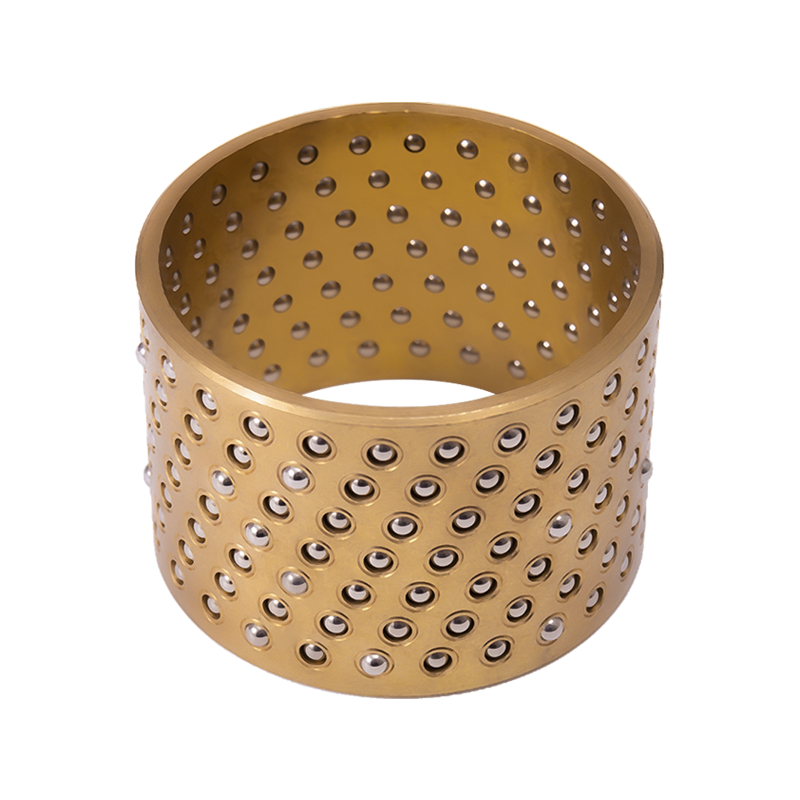

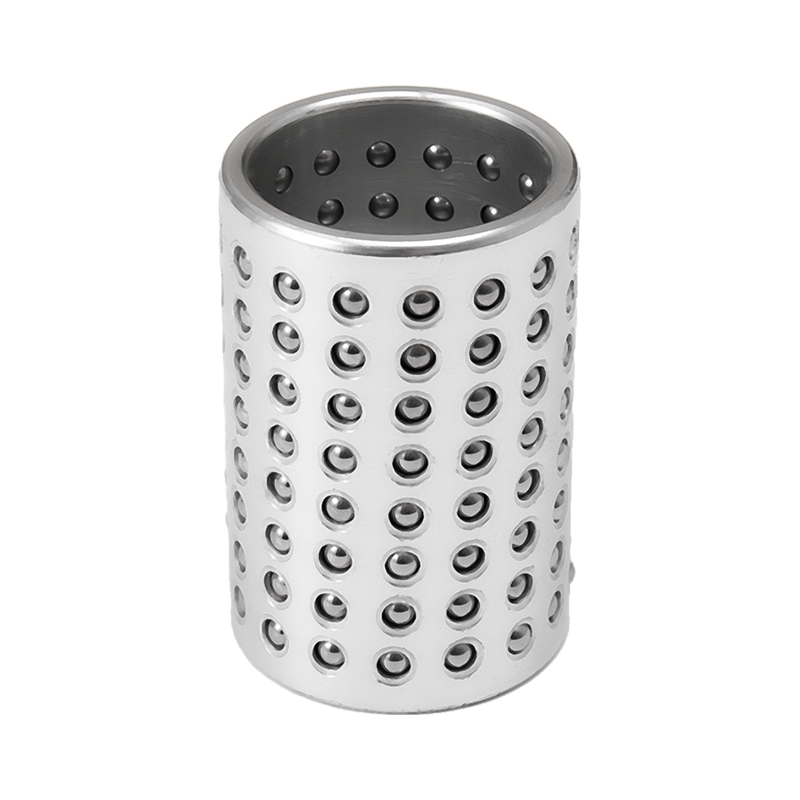

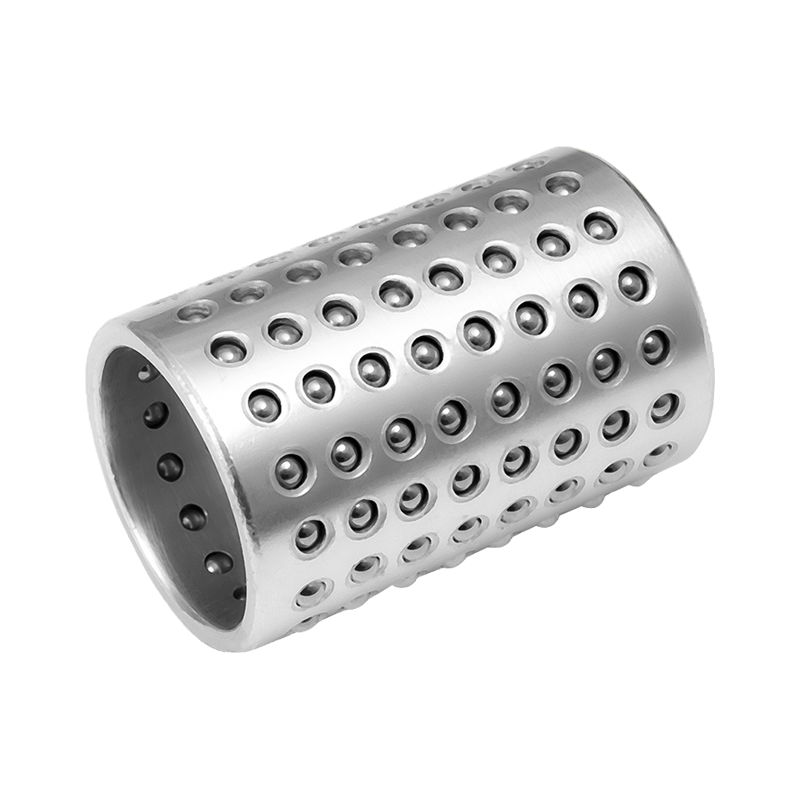

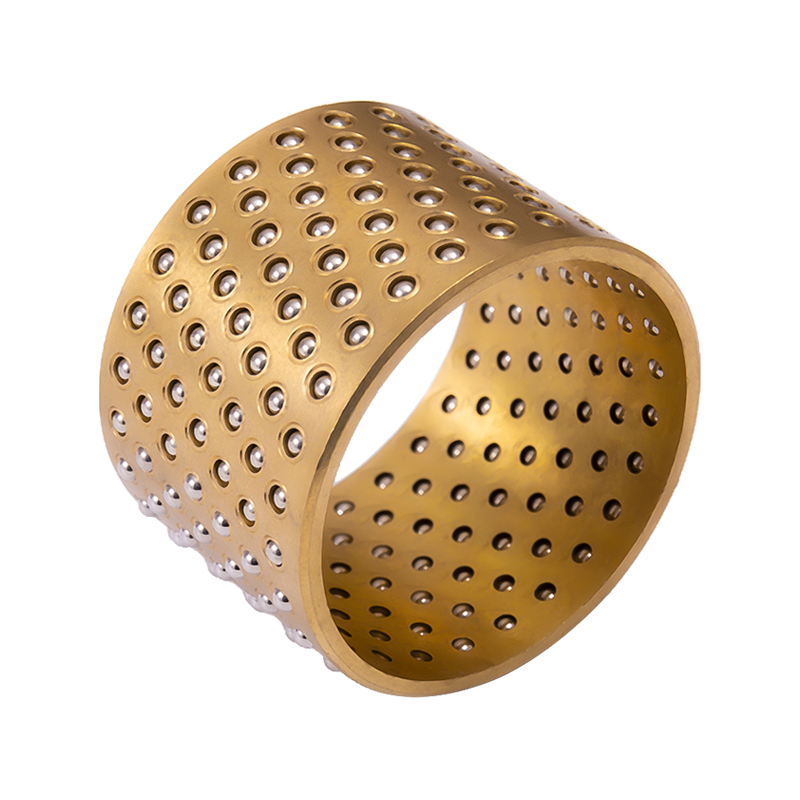

Los retenedores de bolas FZH, FZL y FZP están fabricados con base de cobre, aluminio o POM. Se les realizan algunos agujeros regulares y se insertan bolas de acero en ellos. El nuevo proceso de fabricación evitará que las bolas se salgan, a diferencia del diseño anterior. Dado que el diámetro de la bola es mayor que el grosor del retenedor, las bolas estarán en contacto directo con el casquillo guía de 90°, lo que garantizará un ajuste de alta precisión. Los artículos de la serie de retenedores de bolas están diseñados para girar sobre el poste, manteniendo también su movimiento vertical. Creemos que esto le proporcionará el beneficio de aumentar la precisión.

VenTaja y uso

Como la marca de trabajo tradicional tiene cierto rencor entre el buje con postes, y el coeficiente de fricción es mayor. Ahora hemos cambiado las vías laborales a la bola de acero directamente cara a cara de la guía cara a cara. Así que se mejora la precisión. Compone tanto el rollo activo como el coeficiente de fricción más bajo, ahora se han utilizado ampliamente en la máquina de perforación, la máquina del troquel, la máquina de alta precisión que necesita rotación y movimiento vertical.

Splaces instalados solicitados

1. Guía del buje: Material GCRI5, YB9, Treatamiento por calor HRC62-66, Condición de la técnica según GB/T12446. Requests 0.01-0.02 mm La rugosidad de la superficie es
2. Publicaciones de Guidie: Matrialgcri5, YB9, HEA La rugosidad de la superficie es

3. Prueba de tamaño: se prueba por micrómetro exterior y medidor de marcación como de costumbre. La solicitud YMAX (YMAX 2D '-Dmin) 0.01-0.02 mm

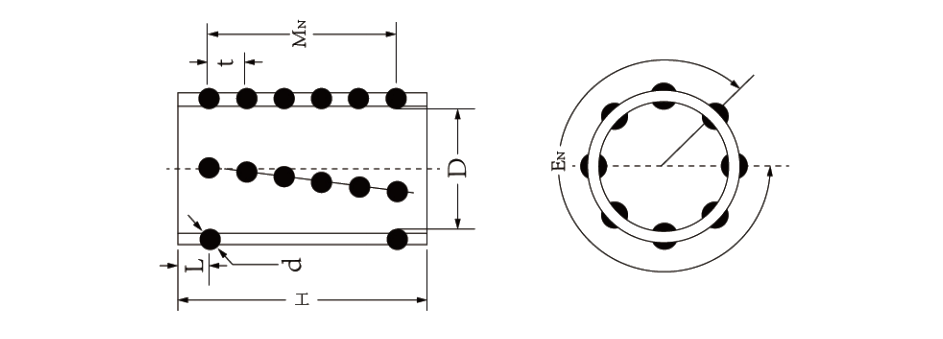

Designación	D	H	d	Interno	Minnesota	BOLAS	t	L
FZ (*) 1950	19	50	3	12	8	96	5.5	5.75
FZ (*) 1960	19	60			10	120		5.25
FZ (*) 2050	20	50			8	96		5.75
FZ (*) 2060	20	60			10	120		5.25
FZ (*) 2250	22	50		14	8	112		5.75
FZ (*) 2260	22	60			10	140		5.25
FZ (*) 2360	23	60			10	208		5.25
FZ (*) 2475	24	75		16	13	128		4.50
FZ (*) 2550	25	50			8	112		5.75
FZ (*) 2560		60			10	160		5.25
FZ (*) 2575		75			13	208		4.50
FZ (*) 2775	27	75			13	208		4.50
FZ (*) 2860	28	60	4	14	8	112	6.5	7.25
FZ (*) 2875	28	75			11	154		5.00
FZ (*) 3060	30	60			8	112		7.25
FZ (*) 3075	30	75			11	154		5.00
FZ (*) 3260	32	60		16	8	128		7.25
FZ (*) 3275		75			11	192		5.00
FZ (*) 3390		90			13	208		6.00
FZ (*) 3685	36	85			12	192		6.75
FZ (*) 3690	36	90	5		13	208	8.0	6.00
FZ (*) 3870	38	70			8	128		7.00
FZ (*) 3890	38	90			11	176		5.00
FZ (*) 4090	40	90			11	176		5.00
FZ (*) 4590	45	90		18	11	198		5.00
FZ (*) 45110	45	110		18	13	234		7.00
FZ (*) 5090	50	90		20	11	220		5.00
FZ (*) 50110	50	110		20	13	260		7.00
FZ (*) 6090	60	90		22	11	242		5.00
FZ (*) 60110	60	110		22	13	286		7.00
FZ (*) 80130	80	130		28	15	420		9.00
