Función de la aplicación

El buje de lubricación límite HZ20 se basa en un material compuesto con 3 capas firmemente unidas: acero como respaldo, polvo esférico de bronce interinado como capa intermedia y POM modificada como capa de revestimiento. LT tiene bolsillo de aceite para la lubricación de aceite. LT se adapta bien a la velocidad lenta. Servicio pesado bajo temperatura normal. Puede ahorrar costos y prolongar la vida laboral cuando se reemplazan los bujes de bronce normales. puede reducir la frustrencia de agregar aceite. Simplifique el proceso de reemplazo cuando se usa en la fábrica. Se aplica ampliamente en el chasis del automóvil, la máquina de forja, la máquina metalúrgica y la máquina de minería, la maquinaria de construcción, la energía hidroeléctrica, el molino de rodadura, etc.

Usar ley

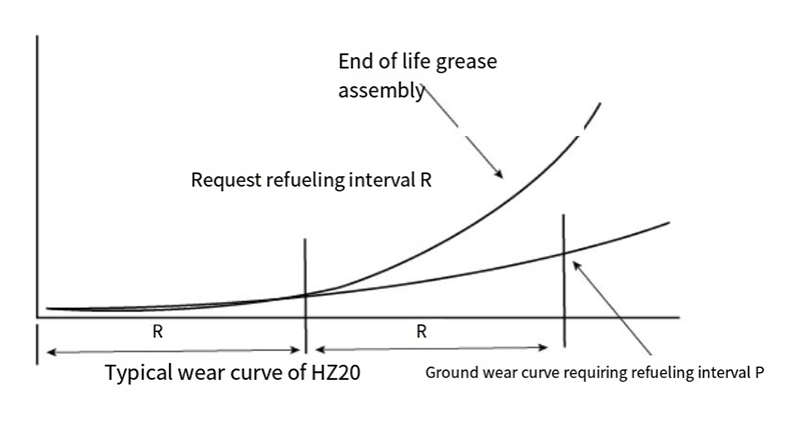

El material HZ20 sigue a una regla de uso especial como se muestra en la Fig. Pero después de la fase R La condición de lubricación límite desaparecerá y el uso será exagerado. Si vuelve a llenar con aceite. El producto puede ser drásticamente sostenido por el uso no marcable y su vida también se extenderá enormemente. Por lo tanto, la ventaja del material HZ20 es que el aceite se agregará con un
Intervalo de R, que es notablemente más largo que el de R otros materiales metálicos. Es aproximadamente cinco veces más largo.

Cuando Hz20 Bush se instala con la aplicación de grasa, como la grasa a base de litio o de silicona. Su vida útil varía del valor fotovoltaico en condiciones de trabajo. por ejemplo. Cuando el valor PV es de aproximadamente 2.5mpam/s. Su vida útil será de aproximadamente 200 horas; Cuando el valor PV es 0.1MPA-M/s, su vida útil puede estar por encima de i0,0oohr (ver la tabla para más detalles) El ciclo de mantenimiento de lubricación de Hz20 Bush es aproximadamente la mitad de su vida útil. Por ejemplo, cuando PV = 25mpam/s. Se requiere que se limite al aceite cada 100 horas.

Estructura material

1. Pomwith Lead 0.3-0.5 mm 、
2. Sintere de bronce poroso 、
3. Respaldo de acero
4. Chapado de cobre

Nota: Varios materiales son adecuados para productos de la serie HZ20 de acuerdo con diferentes condiciones de trabajo, como respaldo de bronce, respaldo de acero inoxidable y material sin plomo. Hz20 es un producto sin plomo para el medio ambiente y su color es naranja.

Fecha técnica

índice de rendimiento	Datos
Max.Load	70n/mm²
Límite de PV	22n/mm²-m/s
Temp.limit	-40C ~ 130 ℃
Coeff de fricción	0.05 ~ 0.25 μ
Límite de velocidad	2.5m/s

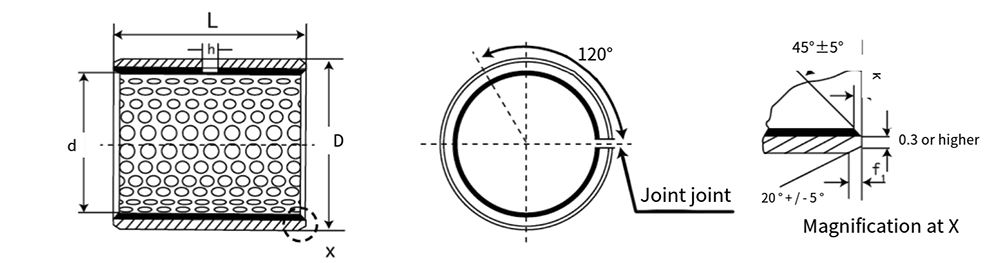

d	D	Dia del eje f7	Alojamiento H7	Espesor de la pared		Petróleo HO H	F1	f2	L ⁰ _-0.40
d	D	Dia del eje f7	Alojamiento H7	Mínimo	Max.	Petróleo HO H	F1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0.063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Eje dia f 7	Alojamiento H 7	Espesor de la pared		Petróleo HO H	F1	f2	L ⁰ _-0.40
d	D	Eje dia f 7	Alojamiento H 7	Mínimo	Max.	Petróleo HO H	F1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0.046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0.046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0.046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0.046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0.054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0.054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0.054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0.054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0.054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0.054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0.063	130 ^0.040			6					12560					120110
130	135	130 _-0.063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0.063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0.063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0.063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0.063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0.072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0.072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0.072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0.072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0.081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0.081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0.081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0.081	305 ^0.052							30050	30060	30080			300100		300120
