HZ08M Rodamiento compuesto bimetálico con brida soldada-Zhejiang Huazhou Technology Co., Ltd.

HZ08M Rodamiento compuesto bimetálico con brida soldada

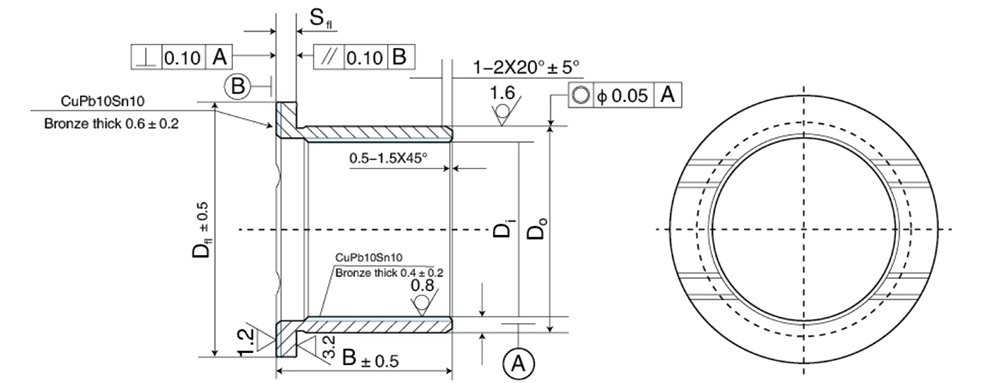

D _F1 ± 0.5	S ₃ ± 0.05	D _O		D1	S _F1		B _{± 05}
44	3.5	36	-0.15 -0.10	30	3	-0.15 -0.10	40
45	4	36	-0.15 -0.10	30		-0.03 -0.08	30
60	3.5	41	-0.13 -0.08	35		-0.09 -0.15	42
52	4	41	-0.13 -0.08			0 -0.05	35
54	3.5	42	-0.10 -0.05		3.5	-0.02 -0.07	30
60	4.52	44	-0.14 -0.09	40	2	-0.03 -0.08	39.5
53	4.5						40
60	4						39.5
66	4	45			2.4		40
60	4.5	46	8		3		39.5
61	4	46	8		3	0 -0.05	40
62	4	47	-0.13 -0.07		3.5	-0.08 -0.13	49
70	4.5	54	-0.19 -0.14	50	2	-0.03 -0.08	53
68	4.52	54.9	-0.045 -0.005	48	3.5	-0.045 -0.095	41.3
70	3.5	56	-0.16 -0.11	50	3	-0.09 -0.14	48
76	3.5	57	-0.10 -0.05		3.5	0.01 -0.04	54
70.5	8	58	-0.14 -0.09		4	-0.11 -0.16	46
92	4.52	60.6	-0.03 -0.02	54.4	3.1	0.02 -0.03	59
87	4.5	67	-0.15 -0.10	60	3.5	-0.06 -0.11	60
77	4.5	67			3.5	-0.08 -0.13	65
88	8	68			4	-0.075 -0.125	58

D _F1 ± 0.5	S ₃ ± 0.05	D _O		D ₁	S _F1		B _{± 05}
88	4.5	68	0.15 0.10	60	4	-0.07 -0.12	60
87	4.5	69	0.19 0.14	65	2	-0.03 -0.08	64.5
103	4.52	70.7	0.09 -0.04	63.7	3.5	0 -0.05	65
103	4.52	70.7	0.09 -0.04	63.3	3.7	0.01 -0.04	73
86.4	4.5	72	0.15 0.09	65	3.5	-0.08 -0.13	64.5
95	4.52		0.27 0.21			-0.045 -0.095	71.5
95	3.5		0.09 0.03			-0.015 -0.065	64
108	3.5		0.09 0.03			-0.03 -0.08	75
87	4.5		0.11 0.06			0.01 -0.04	53
95	4.52		0.27 0.21			-0.045 -0.095	67.5
99	4.5	74	0.19 0.14	70	2	-0.03	74
112	4.6	77	0.27 0.21		3.5	-0.08	89.5
95	4.5		0.14 0.09			-0.04 -0.10	72
112	4.52		0.27 0.21			-0.005 -0.055	89.7
93	6	78	0.15 0.09		4	-0.09 -0.14	71
93	8	80	0.16 0.10		5	-0.075 -0.125	70
107	4.5	83	0.16 0.10	75	4	-0.07 -0.13	74
97	10	85	0.17 0.12		5	-0.10 -0.16	79.5
97	5	85	0.155 0.095		5	-0.10 -0.16	70
120	3.8	92.6	0.16 0.09	85	3.8	0.06 0	93
120	6	93	0.16 0.09	85	4	-0.11 -0.17	94

Los tamaños mencionados anteriormente son solo como referencia, HZ puede producir el producto de las piezas de acuerdo con los dibujos de los clientes.
