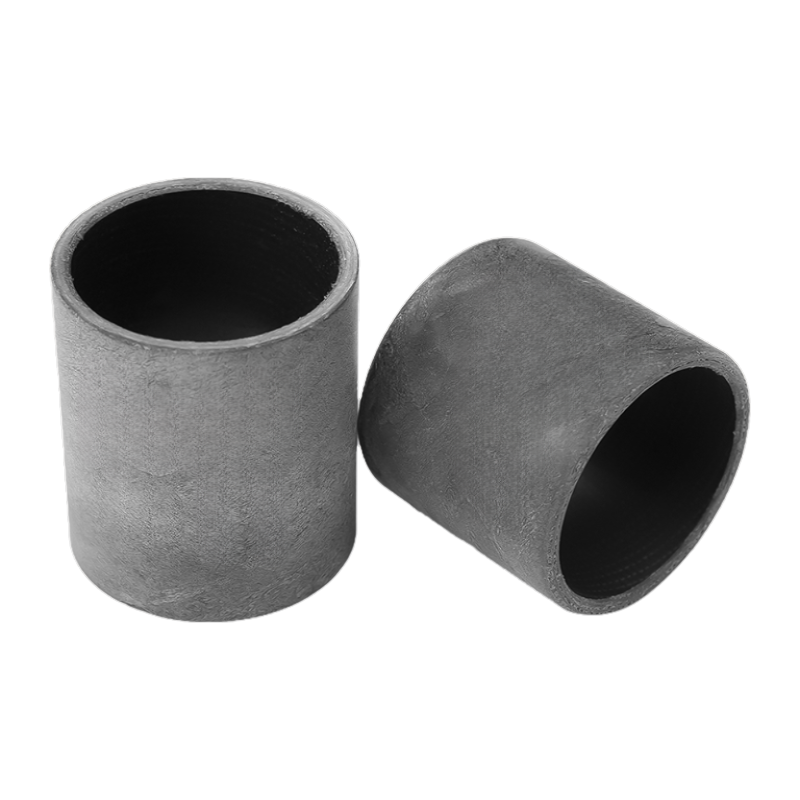

HZ-GSM Ingeniería de rodamiento deslizante de plástico

El material G más popular del mundo. Los rodamientos de la serie G pueden satisfacer varias necesidades diferentes en una amplia gama de campos: son realmente versátiles. Las aplicaciones típicas incluyen cargas de gama media a alta, temperaturas de funcionamiento moderadas y velocidades.

Operación seca, mantenimiento libre de
Resistencia al desgaste
Resistente al polvo y la tierra
Bajo ruido, sin contaminación
Relación de alto rendimiento-precio

Ocasiones adecuadas:
Rodamiento económico
Operación seca sin mantenimiento
mojadura
Alta resistencia al desgaste
Resistente al polvo y la tierra
Relación de alto rendimiento-precio
Capaz de resistir cargas moderadas a altas
Velocidad de operación por debajo del promedio
Utilizado para movimientos giratorios y giratorios

No aplicable para:
Cuando se requieren agujeros de perforación en la superficie de la pared
Cuando se requiere una excelente resistencia al desgaste
Cuando se requiere resistencia química universal
Si la temperatura permanece por encima de 130 ℃
Utilizado para aplicaciones submarinas

Tabla de propiedades del material de los rodamientos de plástico

Rendimiento general		Rodamientos de propósito general	Rápido y experto en movimiento lento	El grosor de la pared es sólido y absorbente de choque	Todos los ejes del tipo de maratón se usan	Alta tecnología especialistas en problemas son resistentes a altas temperaturas	Baja absorbencia y económica	PAGRAMETROETROETROETROETROETROOropósito general con alta resistencia a los medios	Puede entrar en contacto con la comida	De alta carga aplicaciones
		GRAMETROO	J	M	En	incógnita	P	H	A	Q
	densidad	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	color	Gris oscuro	Amarillo	Negro carbón	Amarillo	negro	negro	gris	blanco	negro
	Absorción máxima de agua en 23 ° C/50% Humedad relativa [% de peso]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Absorción de agua máxima [% de peso]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Coeficiente de fricción deslizante contra el eje de acero [μ]	0.08- 0.15	0.06- 0.18	0.18- 0.40	0.08- 0.23	0.90- 0.27	0.06- 0.21	0.07- 0.20	0.05- 0.23	0.05- 0.15
	PV máximo (carrera seca)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Propiedades mecánicas	Módulo de elasticidad [MPA]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Resistencia a la tracción A 20 ° C [MPA]	210	73	112	125	170	120	175	88	120
	Resistencia a la compresión [MPA]	78	60	52	61	100	66	81	78	89
	Permiso de superficie máxima permitida estática presión (20 ° C) [MPA]	80	35	20	60	150	50	90	28	100
	Hardura de la orilla D	81	74	79	77	85	75	87	76	83
Propiedades físicas y térmicas	Temperatura máxima En operación continua [° C]	130	90	80	90	250	130	200	90	135
	Temperatura máxima Durante la operación corta [° C]	220	120	170	180	315	200	240	110	155
	Temperatura mínima de funcionamiento [° C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Conductividad térmica [w/m · k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Coeficiente de expansión térmica (a 23 ° C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Conductividad eléctrica	Resistividad de volumen [QCM]	> 10 ¹³	> 10 ¹³	> 10 ¹³	> 10 ¹³	<10 ⁵	> 10 ¹³	<10 ⁵	> 10 ¹²	> 10 ¹⁵
Conductividad eléctrica	Resistencia de la superficie [2]	> 10 ¹¹	> 10 ¹²	> 10 ¹¹	> 10 ¹²	<10 ³	> 10 ¹²	<10 ²	> 10 ¹¹	> 10 ¹²

Las dimensiones métricas estándar para los rodamientos deslizantes cumplen con el estándar ISO3547-1, se proporcionan dimensiones especiales

Tipo				Tamaño
Material	Set recto	Sistema métrico	Cojinete	Meridiano interno D1	Diámetro exterior D2	Longitud b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
En	S	M	B	08	0	08
H	s	M	B	08	0	08
incógnita	s	M	B	08	10	08
A	s	M	B	08	10	08

2) La relación entre Chaffer y D1 2) Espesor <1 mm, chaflán = 20 °

D1 (mm): C1-6 C6-12 C12-30 C> 30

F (mm): 0.3 0.5 0.8 1.2

D1	D1 Public Ery E10	D2	Agujero del asiento H7	B1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
