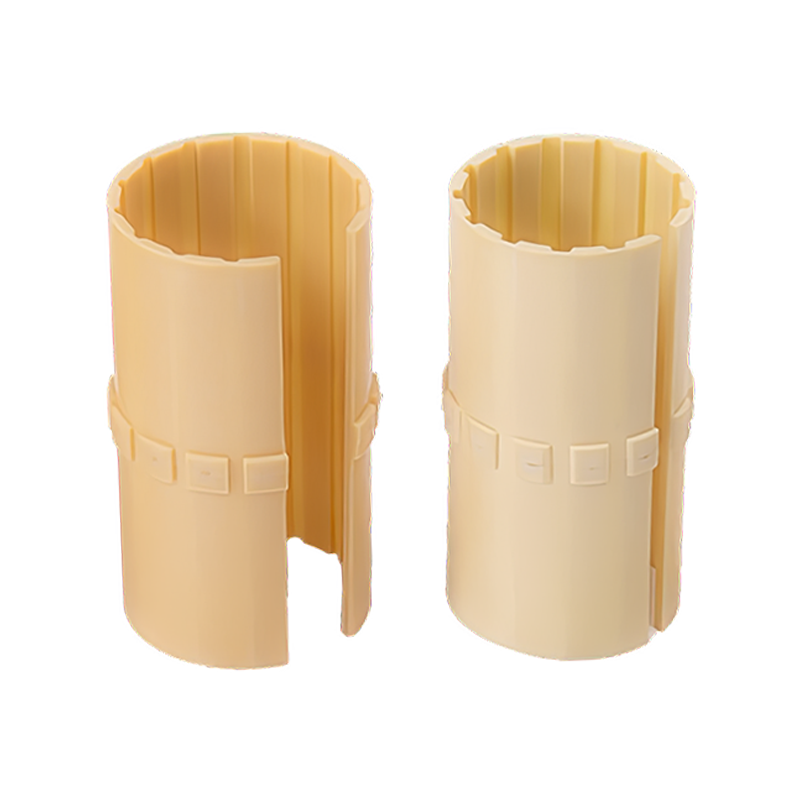

HZ-LIN Película deslizante de rodamiento de plástico de ingeniería sellado

La HZ-LIN Película deslizante de rodamiento de plástico de ingeniería sellado está elaborada a partir de polímeros avanzados reforzados con fibra integrados con lubricantes sólidos, lo que garantiza una resistencia al desgaste excepcional y una operación sin mantenimiento. Su mezcla optimizada de resina base, fibras de refuerzo y partículas de lubricantes micro-entrapsuladas permite una reducción de fricción constante en cargas y velocidades variables.

Material: Matriz de plástico de ingeniería de alta resistencia (por ejemplo, POM, PA66) con lubricantes sólidos incrustados (PTFE, grafito).

Diseño:
Autubricante a través de la liberación controlada de partículas lubricantes bajo movimiento.
Resistente a la corrosión, inerte químico e inmune a la entrada de polvo.
Ligero con alta resistencia a la compresión (hasta 120 mPa de carga estática).

Actuación:
Coeficiente de baja fricción (μ = 0.05–0.15) a través de -40 ° C a 120 ° C.
Excelente valor fotovoltaico (≤1.5 MPa · m/s) para aplicaciones dinámicas.
Absorbe contaminantes duros sin comprometer la integridad de la superficie.
Aplicaciones: Sistemas de transporte, maquinaria de envasado, pivotes agrícolas y juntas rotativas de baja velocidad.

Adecuado pariñonaliñonaliñonaliñonala los ejes de soporTe
Tamaño: mm

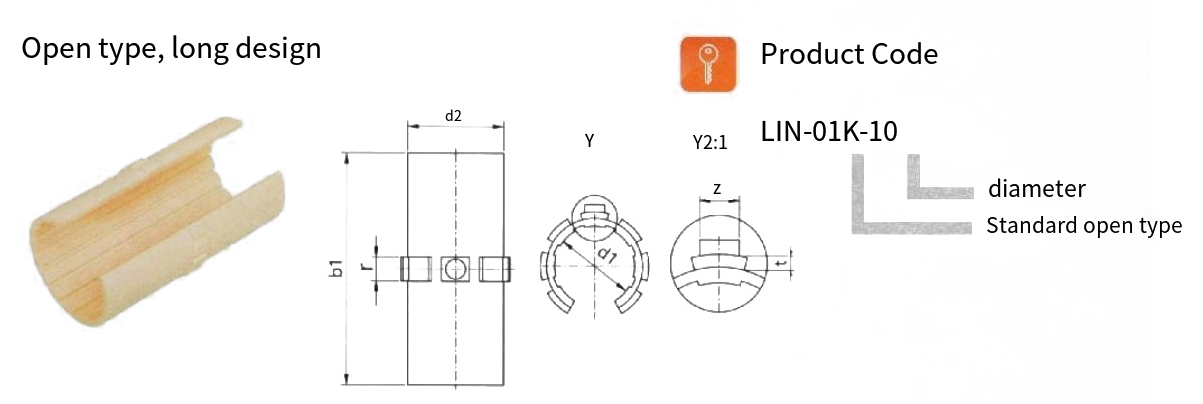

Código de producto	D1	Tolerancia	D2	B1	r	T	Con	Peso g
LIN-01-10	10	0.030 0.070	12	28	3	0.8	2.5	0.9
LIN-01-12	12	0.030 0.070	14	31	3	0.8	3	1.16
LIN-01-16	16	0.030 0.070	18	35	3.5	0.8	3.5	1.70
LIN-01-20	20	0.030 0.070	23	44	5	0.8	3.5	4.16
LIN-01-25	25	0.030 0.070	28	57	5	0.8	A	6.98
LIN-01-30	30	0.040 0.085	34	67	5	0.8	4	12.35
LIN-01-40	40	0.040 0.065	44	79	6	1.3	5	20.18
Lin-01-50	50	0.050 0.100	55	99	7	1.3	6	38.60

Dibujo de ensamblaje para la prueba del agujero base de la película deslizante LN-01
Tamaño: mm

Código de producto	Eje Φ	de H7	B H10	W 0.2	r	t	F	z
LIN-01-10	10	12	29	7.3	3	1.0	1.0	2.6
LIN-01-12	12	14	32	9	3	1.0	1.5	3.1
LIN-01-16	16	18	36	11.6	3.5	1.0	1.7	3.6
LIN-01-20	20	23	45	12	5	1.0	2.0	3.6
LIN-01-25	25	28	58	14.5	5	1.0	2.0	4.1
LIN-01-30	35	39	70	16.6	5	1.0	2.0	4.1
LIN-01-40	40	44	80	21	6	1.5	2.5	5.1
Lin-01-50	50	55	100	25.5	7	1.5	2.5	6.1

Película deslizante de Lin

Tamaño: mm

Código de producto	D1	Recado público	D2	B1	r	t	z	F Valor máximo dinámica P = 5MPA [N]	F Valor máximo estado estático P = 35MPA [N]	Peso g
LIN-02-10	10	0.030 0.070		25		0.8	2.5	650		1.02
LIN-02-12	12	0.030 0.070	14	27	3	0.8	3	840	5880	1.27
LIN-02-16	16	0.030 0.070	18	29	3.5	0.8	3.5	1200	8400	1.82
LIN-02-20	20	0.030 0.070	23	29	5	0.8	3.5	1500	10600	3.27
LIN-02-25	25	0.030 40.070	28	39	5	0.8	4	2500	17500	5.75
LIN-02-30	30	0.040 0.065	34	49	5	0.8	4	3750	26250	11.28
LIN-02-35	35	0.040 0.065	39	59	5	1.3	4	6000	42000	17.94
LIN-02-40	40	0.040 0.086	44	59	6	1.3	6	7200	50400	27.00
Lin-02-50	50	0.050 0.100	56	69	7	1.3	6	8750	61250	32.56

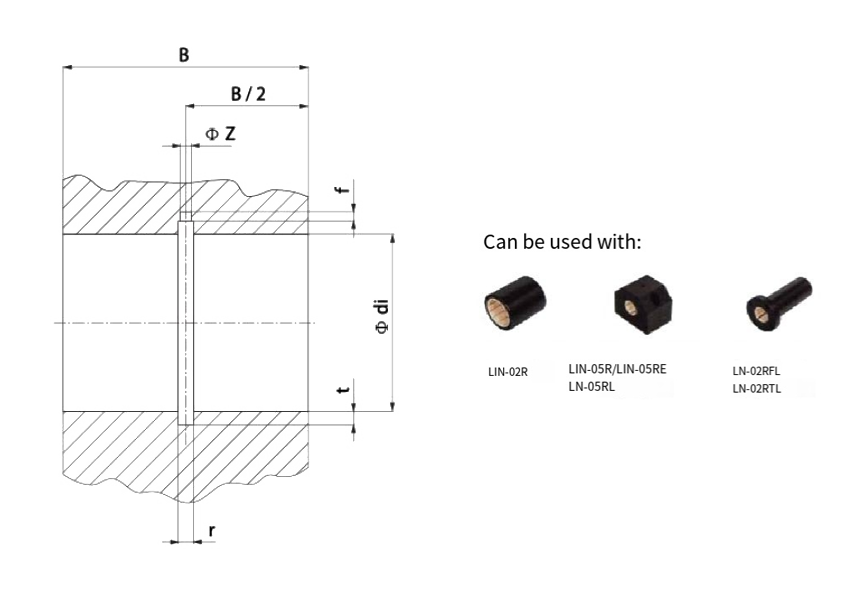

Prueba de dibujo de ensamblaje para el orificio base de la película deslizante LN-02
Tamaño: mm

Código de producto	Eje Φ	di H7	B H10	r	t	f	z
LIN-02-10	10	12	26	3	1.0	1.0	2.6
LIN-02-12	12	14	28	3	1.0	1.5	3.1
LIN-02-16	16	18	30	3.5	1.0	1.7	3.6
LN-02-20	20	23	30	5	1.0	2.0	3.6
LIN-02-25	25	28	40	5	1.0	2.0	4.1
LIN-02-30	30	34	50	5	1.0	2.0	4.1
LIN-02-35	35	39	60	6	1.5	2.5	5.1
LIN-02-40	40	44	60	7	1.5	2.5	6.1
Lin-02-50	50	55	70	7	1.5	2.5	6.1
