Aplicaciones típicas

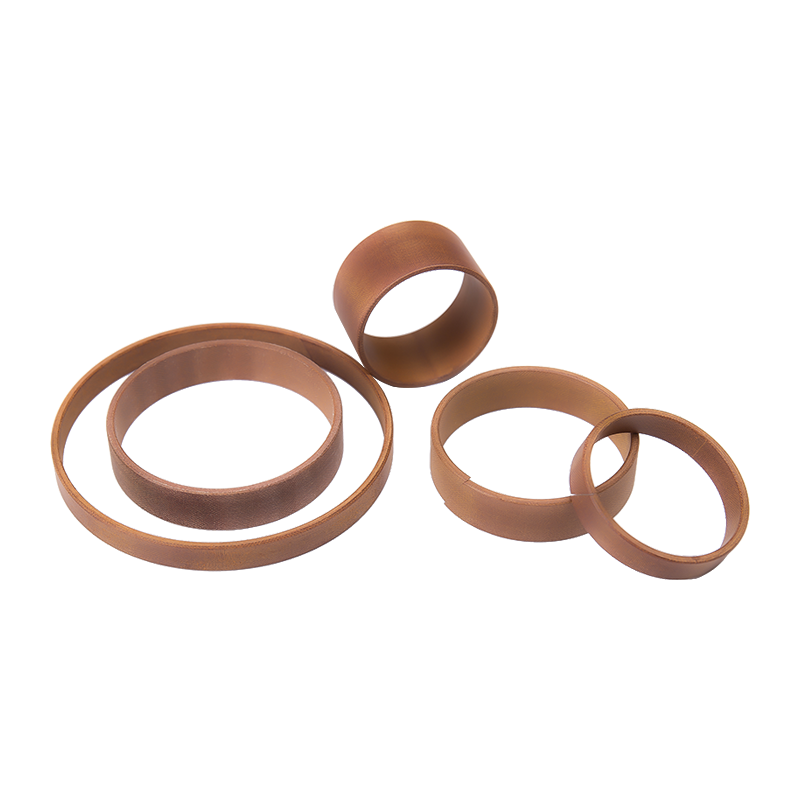

01 / anillo de guía de cilindro hidráulico, anillo de soporte
02 / maquinaria hidráulica, manga de la guía de la columna de la máquina herramienta de forra
03 / maquinaria de construcción, casquillo de eje de columpio de vehículo.
Parámetros técnicos
| Modelo |
color |
Densidad (8/CMP) |
Fuerza de alargamiento
(MPA) |
resistencia a la compresión |
Dureza |
coeficiente de fricción |
Temperatura de funcionamiento
(° C) |
| Plano sobre la superficie laminada |
Perpendicular a la superficie laminada |
seco |
Lubricación de aceite |
| PFC-1 |
Marrón amarillento pálido |
1.2-1.4 |
≥45 |
≥168 |
≥256 |
92 |
0.23-0.46 |
0.12-0.14 |
-40 ~ 130 |
Los anillos de soporte de pistón del cilindro hidráulico y varilla de pistón se refieren a la especificación
Dimensiones: mm
| Material |
CD de tolerancia del diámetro exterior |
Tolerancia del diámetro interno D |
Tolerancia al grosor de la pared H |
Ancho tolerancia b |
Incisión OD CD |
Incisión g |
Tolerancias de incisión |
Serie PFC
Anillos de guía de tela de alta resistencia |
± 0.1 |
± 0.1 |
0 |
0 |
≤100 |
2 |
± 1 |
| <100 ~ ≤200 |
3 |
± 1 |
| -0.05 |
-0.30 |
| <200 |
4 |
± 1 |
Introducción material
El material PFC-2 es un material compuesto de alta resistencia formado por termoestediente a una cierta temperatura y presión utilizando resina fenólica soluble que contiene grafito uniformemente disperso y tela de fibra de algodón de alta calidad. Tiene alta resistencia mecánica, excelente rendimiento de fricción y desgaste, buena resistencia a la temperatura y puede soportar fuertes vibraciones, cargas de impacto y cargas rotacionales suaves en condiciones semiestáticas. Puede funcionar en un estado bajo de petróleo o aceite sin aceite y es adecuado para maquinaria de ingeniería, ingeniería de bujes de soporte de puentes colgantes de vehículos, guías de columna de cama de prensa, rodamientos esféricos, etc.
Parámetros técnicos
|
Model
|
Color
|
Densidad
(g/m.)
|
Resistencia a la tracción
(MPA)
|
Resistencia a la compresión
|
dureza
|
Coeficiente de fricción
|
Temperatura de funcionamiento
(° C)
|
|
Paralelo a la superficie laminada
|
perpendicular a la superficie laminada
|
Seco
|
Lubricación de aceite
|
|
PFC-2
|
negro
|
1.2-1.4
|
≥40
|
≥160
|
≥220
|
90-100
|
0.15-0.30
|
0.10-0.12
|
-40 ~ 130
|
Aplicaciones típicas
01/válvula de bola, manga del eje de la válvula de mariposa
02/Manga de guía de columna verde de maquinaria de plástico
03/manga del eje de maquinaria hidráulica
04/maquinaria hidráulica, manga de guía de la columna de la máquina de forja
05/maquinaria de construcción, revestimiento del soporte del puente columpio del vehículo
06/rodamientos esféricos y materiales de cojinete marino para equipos de ingeniería marina
Introducción material
Este material está compuesto por fibras sintéticas, resina de poliéster reforzada y micro polvos autocrídicos. Tiene un coeficiente de fricción de bajo, propiedades mecánicas altas y resistencia a la corrosión química
Tiene un buen rendimiento y baja absorción de agua.
Parámetros técnicos
| Model |
Color |
Densidad
(g/m) |
Resistencia a la compresión
(MPA) |
Sistema de fricción (fricción seca) |
Temperatura de funcionamiento |
| Temperatura mínima |
Temperatura mínima |
| PFC-20 |
Verde o blanco |
1.2-1.4 |
330 |
0.13 (use GB/T3960) |
120 |
-40 |
Aplicaciones típicas
01/anillo de guía
02/rodamientos, mangas del eje y conchas de rodamiento
03/construcción naval y componentes marinos
04/Piezas de maquinaria de construcción
05/componentes de generación de energía hidráulica
